在工业机器人、精密机床等高端装备领域，RV减速器以其卓越的传动精度、高刚性和紧凑结构，成为核心传动部件的首选。它结合了行星齿轮传动和摆线针轮传动的双重优势，实现了大减速比、高扭矩和微小回差。下面，我们将通过3D动画的视角，深入解析RV减速器的精妙结构与工作原理。

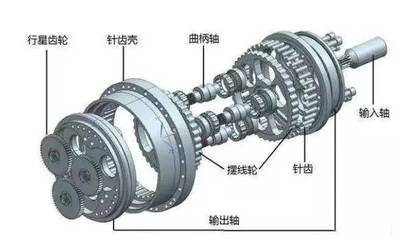

一、核心结构组成

RV减速器主要由两级减速机构构成，结构精密而紧凑：

1. 第一级：行星齿轮减速机构

• 太阳轮（输入轴）：动力由此输入，通常与伺服电机直接相连。

• 行星轮：通常有3个，均匀分布在太阳轮周围，与太阳轮和外齿圈同时啮合，进行第一级减速。

• 行星架：承载行星轮，并将第一级减速后的运动传递至下一级。

1. 第二级：摆线针轮减速机构（RV传动）

• 曲柄轴：与第一级的行星架相连，其偏心轴部分驱动摆线轮。通常有2个相位差180度的曲柄轴，以平衡离心力，提高运转平稳性。

• 摆线轮（RV齿轮）：核心部件，其轮廓是精确的摆线曲线。在曲柄轴的偏心驱动下，摆线轮进行偏心摆动。通常采用两个相位差180度的摆线轮，进一步增强平衡性与承载能力。

• 针齿壳：固定不动的外壳，内圈装有一系列圆柱形的针齿。摆线轮的外齿与这些针齿啮合。

• 输出盘：与摆线轮通过销孔或类似机构相连，将摆线轮的摆动转化为绕轴心的旋转运动并输出。

二、工作原理详解

动力传递过程清晰展现了其两级减速的智慧：

1. 动力输入与第一级减速：伺服电机驱动太阳轮高速旋转，带动三个行星轮绕太阳轮公转的同时自转。由于行星架的约束，行星轮的公转速度远低于太阳轮转速，从而完成第一级减速（减速比通常为几比一到十几比一）。减速后的运动通过行星架传递给曲柄轴。

1. 核心的第二级减速与运动转化：这是RV减速器的精髓所在。

• 偏心摆动：曲柄轴带动摆线轮做平面偏心运动（即绕自身轴线自转的其几何中心绕针齿壳中心公转）。

• 齿差减速：由于摆线轮齿数比针齿壳上的针齿数量少1个（或少量几个），当曲柄轴（即行星架）转动一周时，摆线轮与针齿的啮合会迫使摆线轮朝相反方向转过一个微小的角度（相当于1个齿的间隙）。

• 运动输出：摆线轮的这种复合运动（偏心摆动+微小反向自转）通过均匀分布在输出盘上的传动销传递至输出盘。传动销与摆线轮上的销孔配合，允许摆线轮的偏心摆动，但会约束其反向自转分量，从而将这个微小的反向旋转放大并转化为输出盘的低速、大扭矩旋转。

1. 最终输出：经过两级减速的叠加，最终在输出盘上获得极高的总减速比（可达30:1至200:1甚至更高）、极高的扭转刚度和近乎零背隙的精密旋转运动。

三、核心优势与动画展示价值

通过3D动画，我们可以直观地看到：

• 高刚性：多齿同时啮合（摆线轮有近一半的齿同时与针齿接触），承载面积大。
• 高精度与零背隙：独特的齿形和相位差设计，消除了运动间隙。
• 紧凑高效：两级传动集成于一个紧凑壳体，功率密度高。
• 平稳低振：力流分布均匀，多个部件相位差设计抵消了不平衡力。

****
RV减速器是精密机械设计的典范。3D动画的拆解与演示，让我们得以透视其内部复杂的协同运动，理解它是如何将高速输入转化为稳定、精准、强劲的输出动力，从而成为高端智能制造装备中不可或缺的“关节”与“脊梁”。
